可編程控制器
您當前的位置是：首頁>>產品中心>>松下FA控制元器件>>可編程控制器
< >

名稱：FP0R

期冀以卓越、先進的功能、性能，為客戶提供最大的實惠。答案就是凌駕于超小型基本模型之上的FP0R。UL/C-UL 、CE 、Korean KC 、NK 已取得。UL : Recognition認證(僅一部分型號)UL : Listing認證(...

服務熱線：400-8097-108
0769-22341191

在線留言
  • 產品詳情
  • 應用案例
  • 型號規格
  • 外形尺寸圖
  • 資料下載

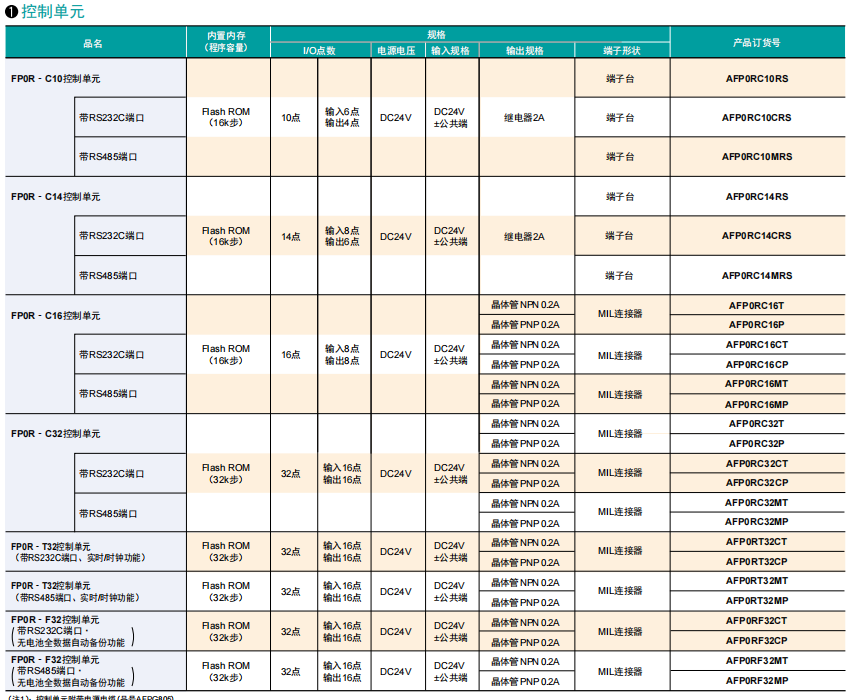

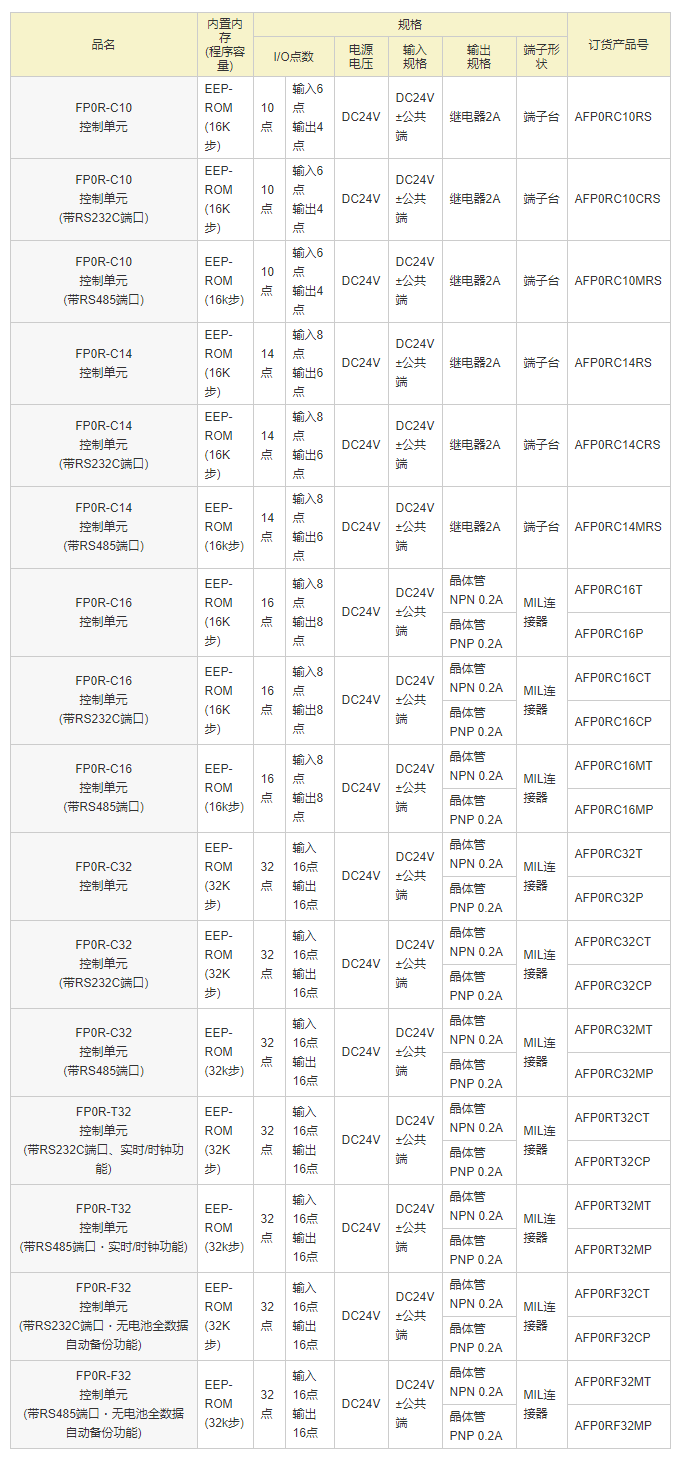

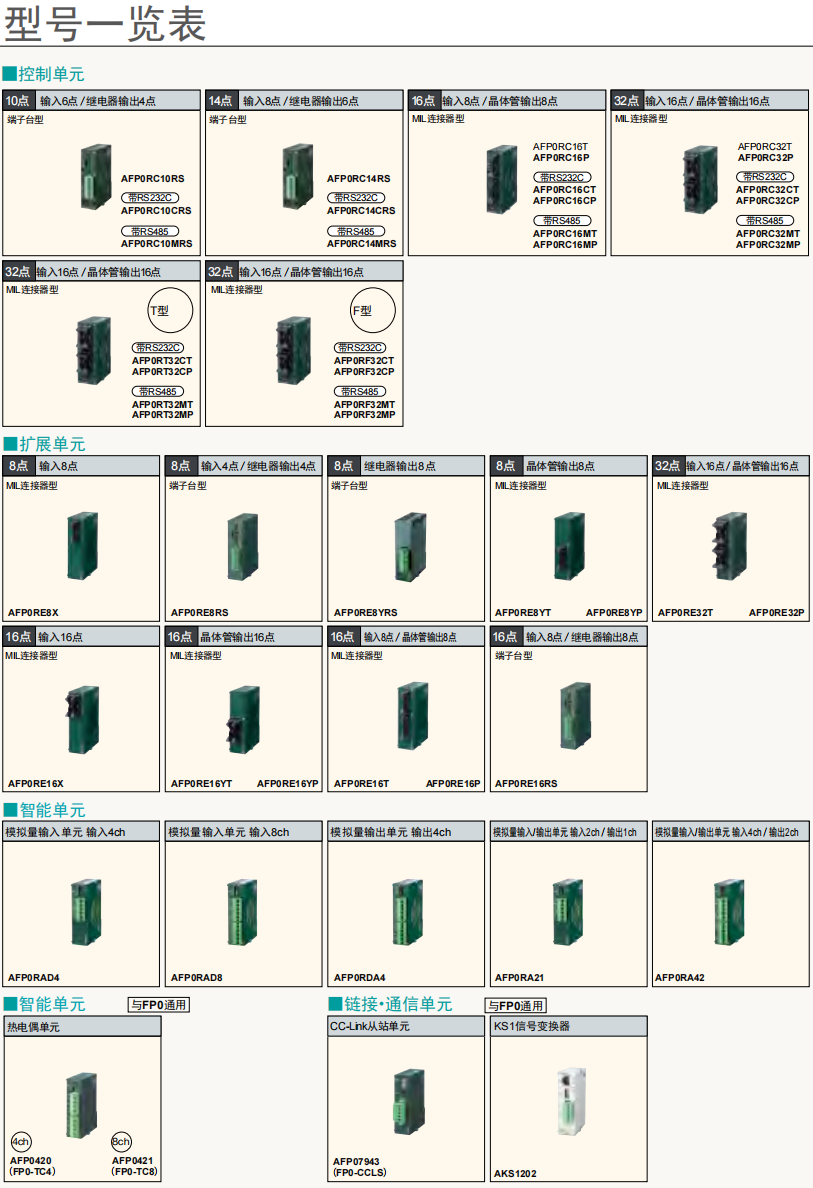

FP0R單元一覽 _ 松下電器機電（中國）有限公司 控制機器 _ Panasonic.png

※控制單元附帶于電源電壓訂貨產品號(AFPG805)。

返回頁首

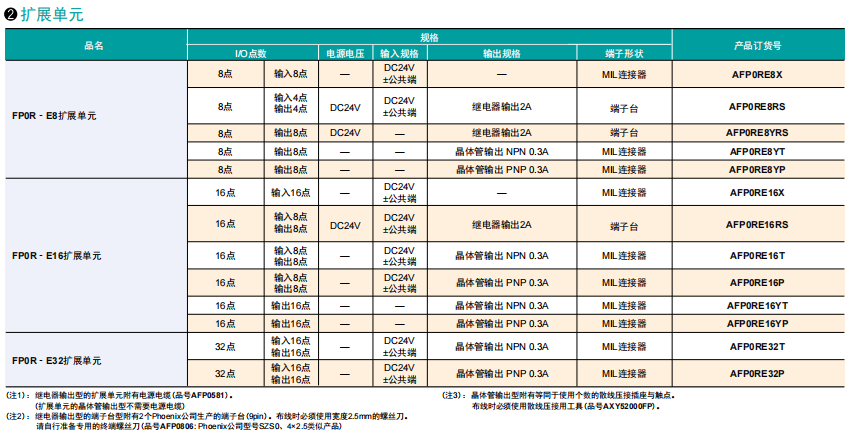

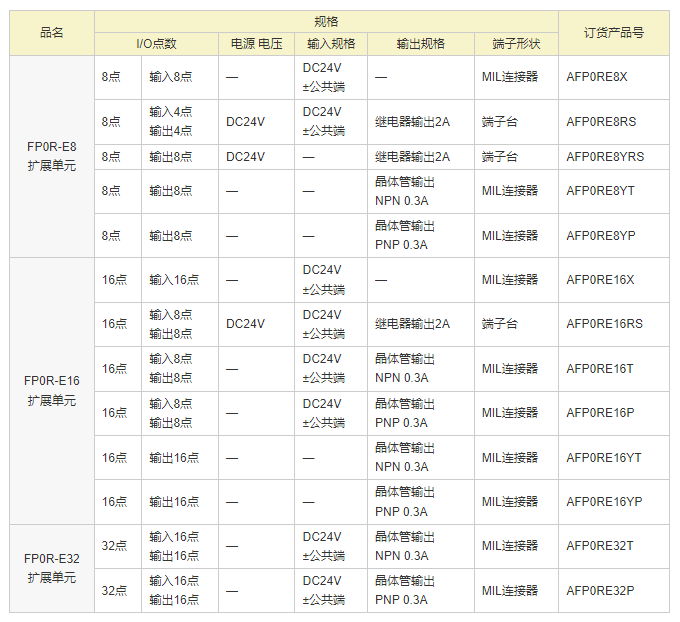

※1控制單元及繼電器輸出型的擴展單元附帶電源電纜(商品號AFP0581)。
(擴展單元的晶體管輸出型不需要電源電纜)
※2繼電器輸出的端子臺型單元附帶2個Phoenxi公司制的端子臺(9 PIN)。配線時需使用2.5mm寬的改錐。
請準備專用的端子臺改錐(商品號AFP0806：與Phoneix公司的SZS0.4*2.5型號的產品相當)或相當產品。
※3MIL連接器型附帶等同于使用個數的散線壓接插座和觸點。
配線需散線壓接工具(商品號：AXY52000)。

返回頁首



還可簡單兼容以往機型

配備以往機型兼容模式，無需更改梯形程序圖即可使用。
使用DIP開關即可更改為以往機型兼容模式，可作為分辨率12bit工作。
（靈活運用程序資源）

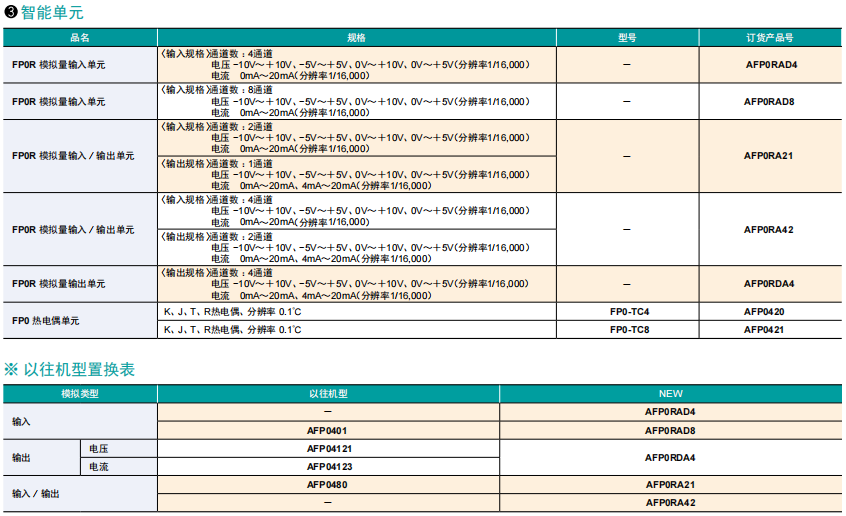

■以往機型替換表



返回頁首

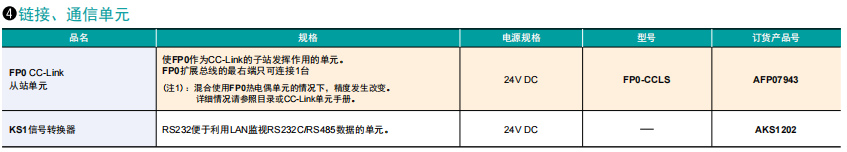

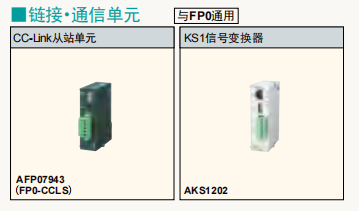

鏈接?通信單元[與以往產品FP0通用]




其他的鏈接?通信單元

  • FP7 CPU單元
    收集到的數據可以顯示在網頁上。搭載網頁功能?郵件功能。

  • KS1 信號變換器
    實現監控局域網內的RS232C/RS485數據的單元。


FP0R控制單元


■C10/C14 控制單元(端子臺)

C10/C14 控制單元(端子臺)
端子排列圖


■C10/C14 控制單元

C10/C14 控制單元


■C16 控制單元(MIL連接器)

C16 控制單元(MIL連接器)
(注) 輸入電路的兩個COM端子在內相連。


■C32 控制單元(MIL連接器)

C32 控制單元(MIL連接器)
端子排列圖
(注1) 輸入電路的四個COM端子在內部相連。
(注2) 輸出電路的兩個(+)端子以及兩個(-)端子分別在內部相連。

■擴展時的外形尺寸

擴展時的外形尺寸

返回頁首


FP0R擴展單元

■擴展單元[E8RS/E8YRS/E16RS]

擴展單元[E8RS/E8RM/E8YRS/E16RS/E16RM]
(注)AFP0RE8YRS無輸入端子臺。

■擴展單元
[E8X/E8YT/E8YP/E16X/E16T/E16P/E16YT/E16YP/E32T/E32P]

擴展單元<br>[E8X/E8YT/E8YP/E16X/E16T/E16P/E16YT/E16YP/E32T/E32P]
(注1)AFP0RE8X、AFP0RE16X無輸出連接器。
(注2)AFP0RE8YT、AFP0RE8YP、AFP0RE16YT、AFP0RE16YP無輸入連接器。

返回頁首

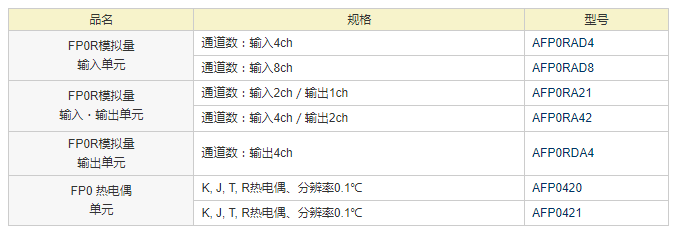

FP0R／FP0 智能單元

■模擬量單元
[AFP0RAD4 / AFP0RA21]

模擬量單元 [AFP0RAD4 / AFP0RA21]

■模擬量單元
[AFP0RAD8 / AFP0RDA4 / AFP0RA42]

模擬量單元 [AFP0RAD8 / AFP0RDA4 / AFP0RA42]


■模擬I/O單元


■A/D轉換單元

A/D轉換單元


■D/A轉換單元

D/A轉換單元


■熱電偶單元

熱電偶單元


FP0 鏈接?通信單元


■I/O鏈接單元

I/O鏈接單元


■CC-Link 從站單元

CC-Link 從站單元


FP0 電源單元


■電源單元

電源單元
